我們在選擇晶振的之前，首先需要了解晶振的具體用途，比如說是用在電子產品上還是電力系統上等等，還有就是了解晶振廠家生產的晶振詳細技術參數，精準地了解了這些才能找到與自己電路相匹配的晶振，那關于晶振的參數都需要了解哪些呢？比如說晶振的一般頻率、封裝、負載電容、頻率頻差，工作溫度、電阻等這些。其它參數的都好理解，就是負載電容這一點不好理解，負載電容CL 是 Load Capacitance縮寫。負載電容就是在振蕩電路中晶體兩腳之間所有的等效電容量之和。在通常情況下IC廠家在規格書中都會給出推薦的晶體匹配電容。具體使用過程中購買者還需要與晶振廠家溝通，在晶振廠家的建議下選擇合適的電容。

使用者也可以用公式來計算晶體諧振器的所需電容值：公式為：CL=((C1 x C2) / (C1 + C2)) + Cs，其中Cs是電路的雜散電容,一般是1~5pF，當CL是20pF時，C1和C2的值大概是30~39pF，由此我們可以了解到精確的電容值。

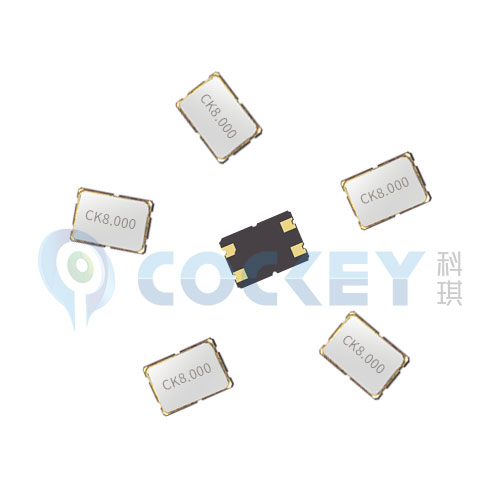

科琪晶振

給晶振找到匹配的電容，是為了使晶振兩端的等效電容等于或者是接近負載電容，負載電容指的就是電路中連接晶體兩端的外界有效電容，應用的時候一般都會給出負載電容值附近調整可以得到精確頻率，這個時候電容的大小主要影響負載諧振頻率和等效負載諧振電阻，如果增大負載電容會使振蕩頻率下降，反之減小負載電容會使振蕩頻率升高，所以給晶振選擇相匹配的電容是很關鍵的。

了解以上公式對于客戶在新產品電路上選擇電容有一定的幫助，也能在排查電路問題時做個參考。深圳市科琪科技有限公司可以為客戶提供各種晶振的具體數據，客戶新設計出的產品，是需要給電路中晶振選擇匹配的電容的，這個時候如有需要深圳市科琪科技晶振廠家的工程師還可以提供上門服務，進行一對一的服務。
