今天看圖紙，忽然發現晶振電路與之前的單片機常見電路有區別，找了相應的資料，作為學習記錄。

我們經常很形象的將晶振比作單片機的心臟，那么時鐘電路對單片機的運行就起著至關重要的作用，雖然電路簡單，但是在設計PCB的過程中需要注意布線布局的規范性，因為時鐘電路的不穩定會對系統的正常運行產生極大干擾。

在布局布線時，晶振應盡量靠近單片機，并且讓時鐘信號附近電場為0，鎖相環濾波電路也要盡量靠近單片機。為使晶振工作穩定精準，晶振兩個引腳端對地之間應添加20-30pF的調整電容。

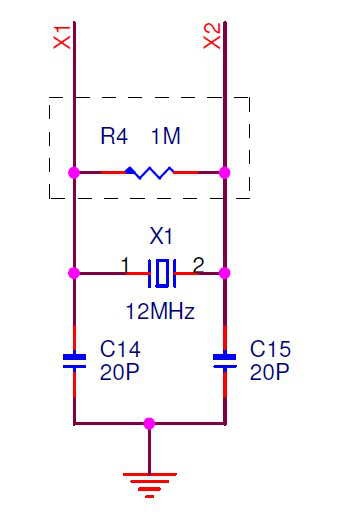

在另一種晶振電路中，會在晶振的兩端并聯一電阻，如下圖：

①部分是因為晶體驅動電路的原因，部分是因為晶體的不同類型或加工工藝的原因。

②這個電阻也并不都是1M，有的大點有的小點，還更工作條件有關。

基本上,其作用是作為阻抗匹配,使晶體的驅動電路或晶體本身處于更良好的工作條件。

晶體與晶振區別：

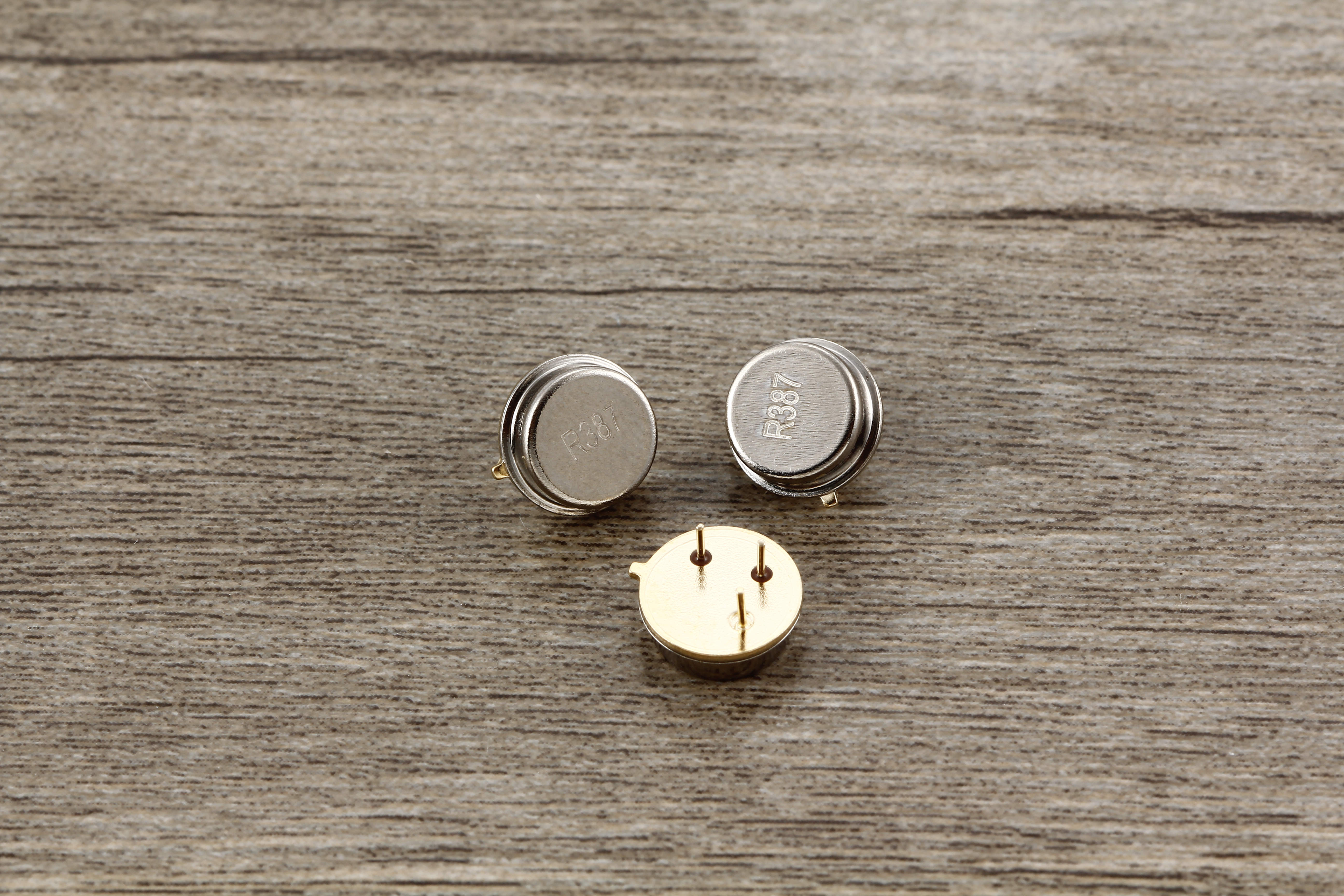

1.圖中的這種元件是"晶體諧振器",實際上內部就是一個晶體，它只是起到諧振的作用，自身并不能"產生"振蕩信號，所以不能稱為"晶振"，而只能稱為"晶體"。

2.真正的"晶振"，指的是"晶體振蕩器"(要區分于上述的"諧振器")，晶體振蕩器的內部除了有晶體之外，是還有一些電路的，來驅動晶體。晶體振蕩器只要通上電源，就有持續穩定的振蕩信號輸出，這種器件才是"晶體振蕩器"，簡稱"晶振"。

晶體振蕩器實際上也經常被稱為"有源晶振"，因為它工作時需要單獨提供電源。晶體的好處是，體積小，重量輕，成本低，無需單獨供電；晶振的好處是， 工作可靠，頻率穩定，信號驅動能力強，受負載影響小。例如,一個采用晶體作為時鐘源的單片機，單片機自身的工作狀態就可能影響晶體的工作，嚴重時甚至會導致出錯或停機；而若改用晶振，則無論單片機的工作狀態如何，該晶振的信號都是穩定可靠的。 前者在一般情況下或許沒有太大的問題，但若是在一個公用時鐘源的系統中，就可能產生大問題。
